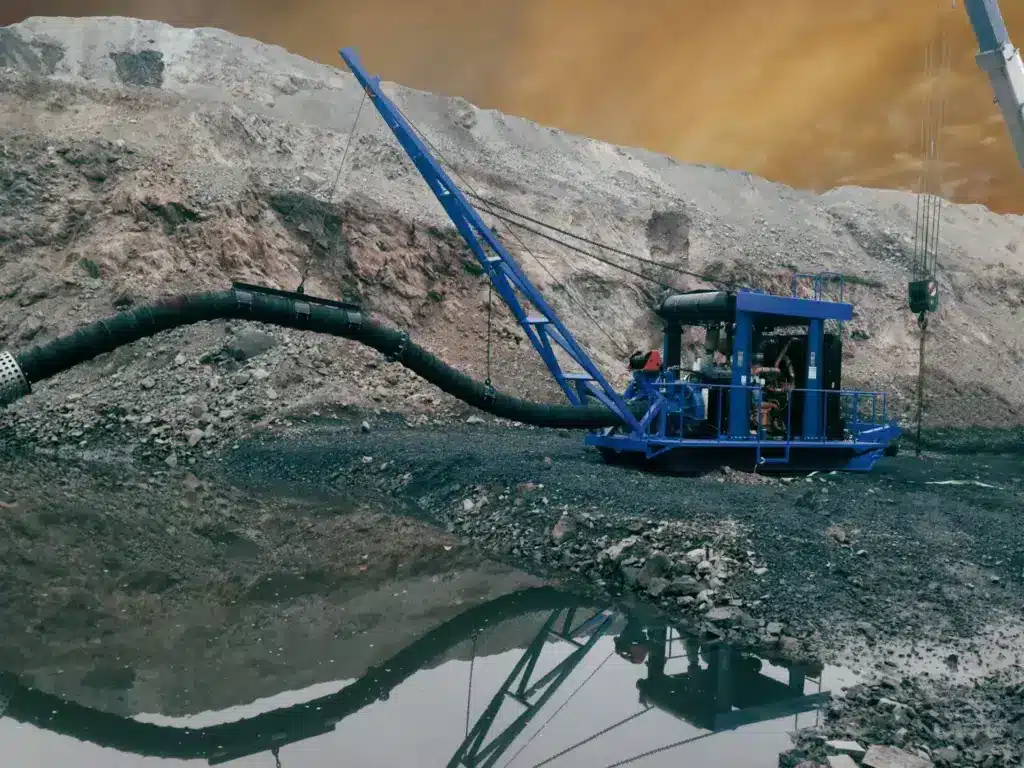

Zoek je een hogedrukpomp die grote vaste stoffen aankan en droog kan blijven draaien? De Gorman-Rupp PAH Series is speciaal ontwikkeld voor zware omstandigheden in de bouw, industrie en mijnbouw. Deze droog-zelfaanzuigende pompen werken met een compressor/venturi systeem of een hoogvolume membraanpomp. Wil je nog snellere prestaties? Kies dan voor het optionele TPAWS-systeem, dat zelfs in de zwaarste omstandigheden zorgt voor stabiele en snelle aanzuiging.
Met volledige bovengrondse toegang zijn inspectie en onderhoud eenvoudig uit te voeren. De robuuste constructie en slijtvaste onderdelen zorgen voor langdurige inzet, ook bij schurende vloeistoffen en grote vuildelen.
Levert hoge druk én verwerkt vaste stoffen tot 102 mm, een krachtige combinatie voor zware omstandigheden.
Snelle werking via compressor/venturi systeem of membraanpomp. Met TPAWS optioneel voor nog snellere en betrouwbaardere aanzuiging.
Dankzij een extra grote, oliegesmeerde afdichting kan de pomp langdurig droog draaien zonder schade.
Slechts vier bouten losmaken om het volledige draaigedeelte te verwijderen, geen demontage van leidingen nodig.
Een atmosferische barrière en dubbele lipafdichting beschermen de lagers, verlengen de levensduur en maken externe controle eenvoudig.
Geen dure gietdelen vervangen, vervang simpelweg de slijtplaat of slijtring om stilstand te beperken.

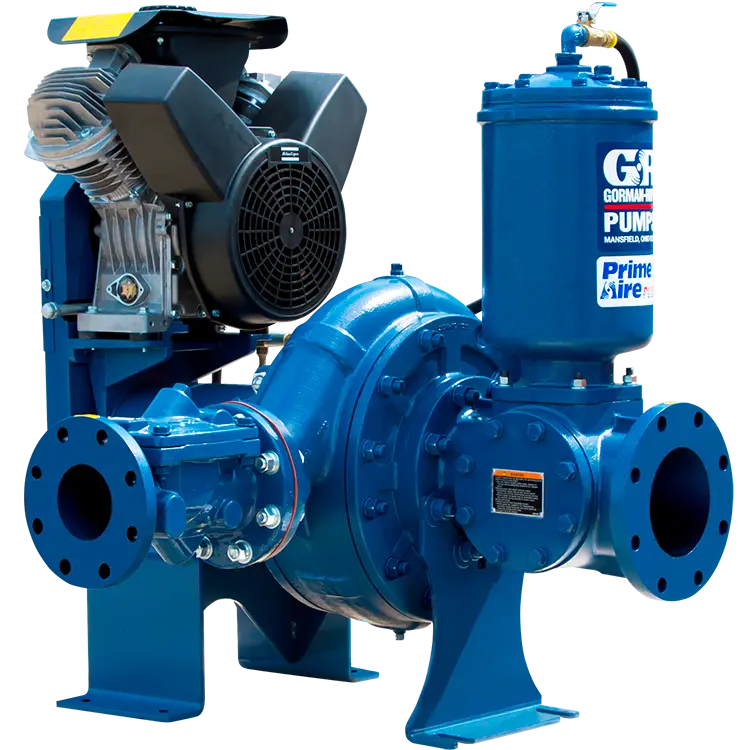

De PAH Series is een droog zelfaanzuigende centrifugaalpomp met hoge opvoerhoogte en hoog debiet. Net als de PA Series maakt deze pomp gebruik van een membraan-vacuüm pomp of een venturi-compressor aanzuigkamer en aanzuigklep om lucht uit het pomphuis en de zuigleiding te evacueren. De PAH Series is specifiek ontworpen en gebouwd voor de meest veeleisende toepassingen in de mijnbouw, bouw, gemeentelijke sector, landbouw en industrie, waar hogere persdruk en grotere debieten nodig zijn dan de standaard PA Series levert.
De PAH Series levert aanzienlijk hogere opvoerhoogtes en debieten dan de PA Series. Waar de PA Series een maximale opvoerhoogte bereikt van circa 61 m, haalt de PAH Series tot 165 m. De PAH Series heeft ook grotere pers-zuig verhoudingen voor hogere prestaties, verbeterde onderhoudsmogelijkheden, en modellen tot 16” (400 mm). Beide series delen dezelfde aanzuigtechnologie en twee jaar garantie. De PAH Series is de voorkeurskeuze wanneer toepassingen hogere persdruk of langere persleidingen vereisen.
Ja. Net als alle Gorman-Rupp droog zelfaanzuigende pompen beschikt de PAH Series standaard over droogloopbestendigheid. Een overgedimensioneerde, olie-gesmeerde mechanische afdichting maakt het mogelijk om de pomp continu droog te laten draaien zonder schade. Een geïntegreerde olie-afdichtingskamer, twee keerringen en een atmosferische ontluchting bieden aanvullende lagerbescherming tijdens droogloop.
De PAH Series omvat modellen voor zowel schoonwater als vuilwatertoepassingen. Schoonwatermodellen (PAH3A t/m PAH4D) verwerken tot 350 m3/h bij opvoerhoogtes tot 120 m met vuildoorlaat tot 12 mm. Vuilwatermodellen lopen van 4” tot 16” en verwerken tot 3500 m3/h bij opvoerhoogtes tot 165 m met vuildoorlaat tot 101 mm bij het grootste model. Specifieke capaciteiten en opvoerhoogtes variëren per model.

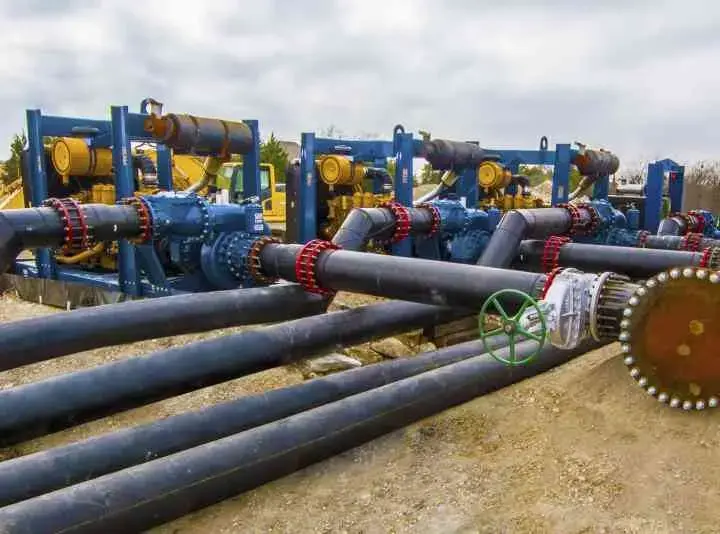

De PAH Series is ontworpen voor veeleisende toepassingen met hoge opvoerhoogte en hoog debiet. Typische toepassingen zijn afwatering in de mijnbouw, grootschalige bouwafwatering, gemeentelijke rioolbypass, landbouwirrigatie en industriële vloeistoftransfer. De combinatie van hoge persdruk, grote vuildoorlaat en droogloopbestendigheid maakt de PAH Series geschikt voor afgelegen of onbemande installaties waar intermitterende aanvoer en uitdagende zuigcondities voorkomen.
Standaard constructie is nodulair gietijzer op alle PAH modellen. CD4MCu duplex roestvast staal is beschikbaar op geselecteerde modellen (waaronder PAH4A, PAH4B, PAH6A, PAH6B en PAH8A) voor corrosieve en abrasieve vloeistoffen met grove vaste delen. De pomp is voorzien van een zware gelegeerd stalen as, gesmeerde lagers, een geïntegreerde olie-afdichtingskamer en twee lipringen met atmosferische ontluchting voor lagerbescherming. Neem contact op met Gorman-Rupp Europe voor materiaaladviezen op basis van het specifieke medium en de toepassing.
PAH Series pompen zijn leverbaar in meerdere aandrijfvarianten: alleen pompgedeelte dieselaangedreven en elektrisch aangedreven configuraties. Dieselmodellen kunnen worden uitgerust met motoren van Perkins, Deutz, Hatz, Rehlko of andere fabrikanten, afhankelijk van de pompgrootte.
De PAH Series maakt gebruik van hetzelfde membraan-vacuüm of venturi-compressor aanzuigsysteem als de PA Series. Hiermee wordt een vacuüm gecreëerd in de aanzuigkamer. Dit vacuüm evacueert lucht uit het pomphuis en de zuigleiding naar de atmosfeer. Naarmate lucht wordt verwijderd, zorgt de atmosferische druk ervoor dat vloeistof het pomphuis vult. Een geïntegreerde aanzuigklep voorkomt lekkages, wat milieuzorgen bij rioolbypass-operaties vermindert en het mogelijk maakt de pomp onder overstroomde zuigcondities te laten draaien zonder lekkage.
Schoonwatermodellen (PAH3 en PAH4C/D) zijn ontworpen voor vloeistoffen met minimaal vaste-stoffengehalte en verwerken deeltjes tot 12 mm. Ze maken gebruik van efficiëntere gesloten waaiers voor maximale hydraulische prestatie. Vuilwatermodellen (PAH4A/B/E/F t/m PAH16A) zijn gebouwd voor vloeistoffen met grove vaste delen en verwerken deeltjes van 31 mm tot 101 mm afhankelijk van het model. Deze gebruiken robuuste semi-open waaiers ontworpen voor zware toepassingen. De modelselectie hangt af van het te verpompen medium en het vaste-stoffengehalte.
Alle PAH Series pompen worden standaard geleverd met twee jaar garantie, met dekking mogelijk tot 60 maanden. Gorman-Rupp Europe biedt applicatie-engineering ondersteuning voor pompselectie, systeemberekening en configuratieadvies vanuit de Europese vestigingen in Waardenburg (Nederland) en Namur (België). Elke pomp wordt ondersteund met bedienings- en onderhoudshandleidingen, specificatiebladen, prestatiecurves en maattekeningen in PDF- en CAD-formaat. Onderdelen en service zijn beschikbaar via een netwerk van fabrieksgetrainde distributeurs in heel Europa.
