De Super U Series® is de meest efficiënte zelfaanzuigende vuilwater pomplijn van Gorman-Rupp, met een rendement tot 75% en een uitstekende vuildoorlaat. Dankzij een uniek hydraulisch ontwerp, een gladde spiraalvormige behuizing en een meerkanaal waaier, minimaliseren deze pompen wrijvingsverliezen en weerstand, wat zorgt voor hoge prestaties en lagere operationele kosten.
Ontworpen voor bovengrondse installatie, maakt de Super U Series® veilig en eenvoudig onderhoud mogelijk, zonder het betreden van een besloten ruimte. Routineonderhoud kan worden uitgevoerd met standaard gereedschap, zonder de leidingen los te koppelen. Alle pompen kunnen worden gekoppeld aan een standaard elektromotor, waardoor speciale motoronderdelen overbodig zijn.
Met de vijfjarige garantie van Gorman-Rupp biedt de Super U Series® betrouwbaarheid op lange termijn, minder stilstand en lagere bedrijfskosten.
Stel de speling tussen waaier en slijtplaat eenvoudig bij, zonder demontage.
Gemaakt van nodulair gietijzer voor maximale efficiëntie en vaste-stof verwerking.
Verwijderbare inspectiedeksel met handgreep voor snel verwijderen van verstoppingen en inspectie zonder leidingen los te koppelen.
Dubbel zwevende, oliegesmeerde mechanische afdichting voor zware toepassingen.
As en lagers vervangen in slechts vier stappen, zonder het pomphuis te demonteren.
Beschermende barrière en afdichtingen houden verontreinigingen buiten en verlengen de levensduur van de lagers.
Flexkoppeling – Compacte oplossing, ideaal voor beperkte ruimte.
V-snaar aandrijving – Instelbare snelheid voor optimale prestaties.

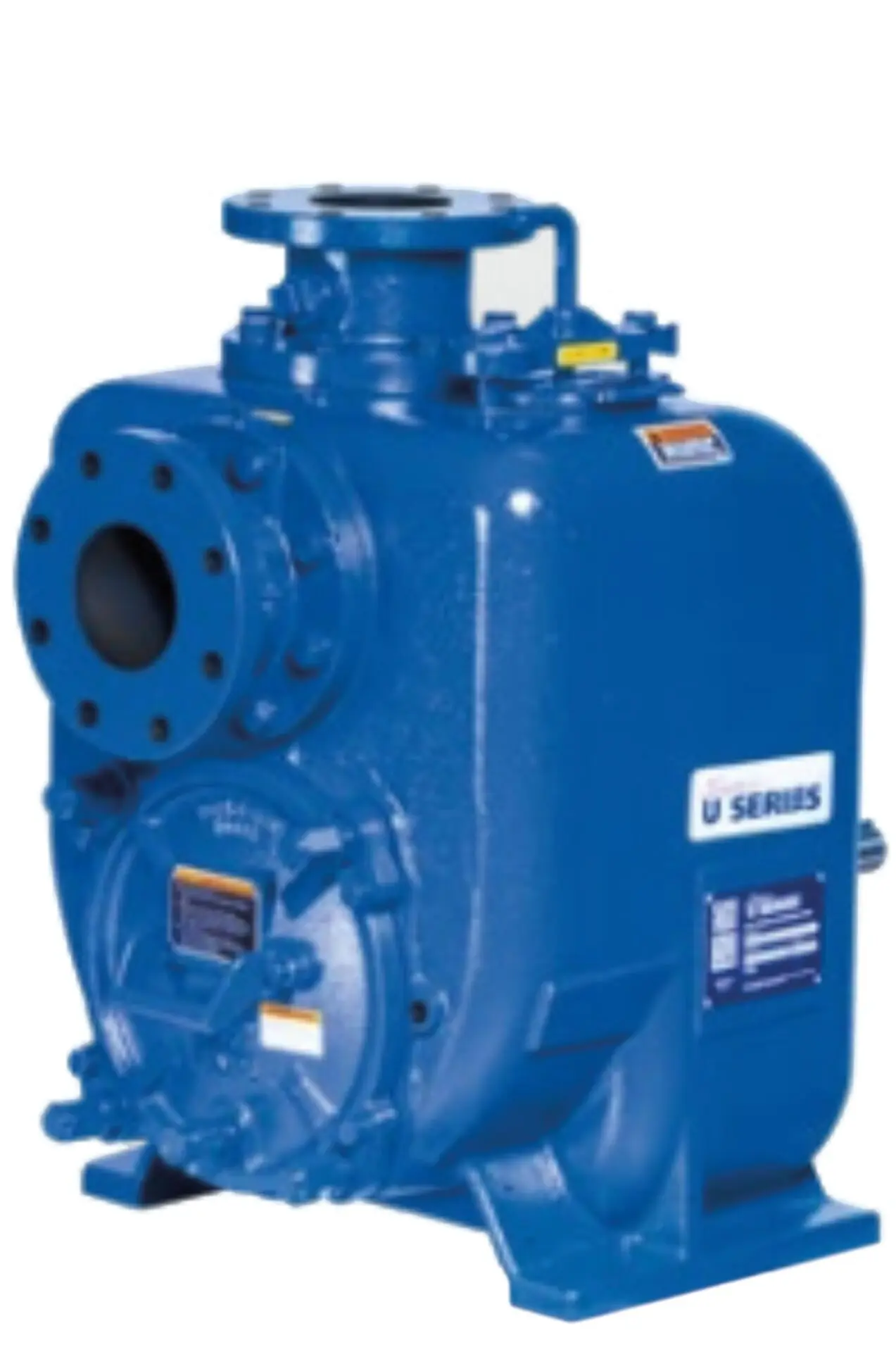

Getoond met optionele flenzen

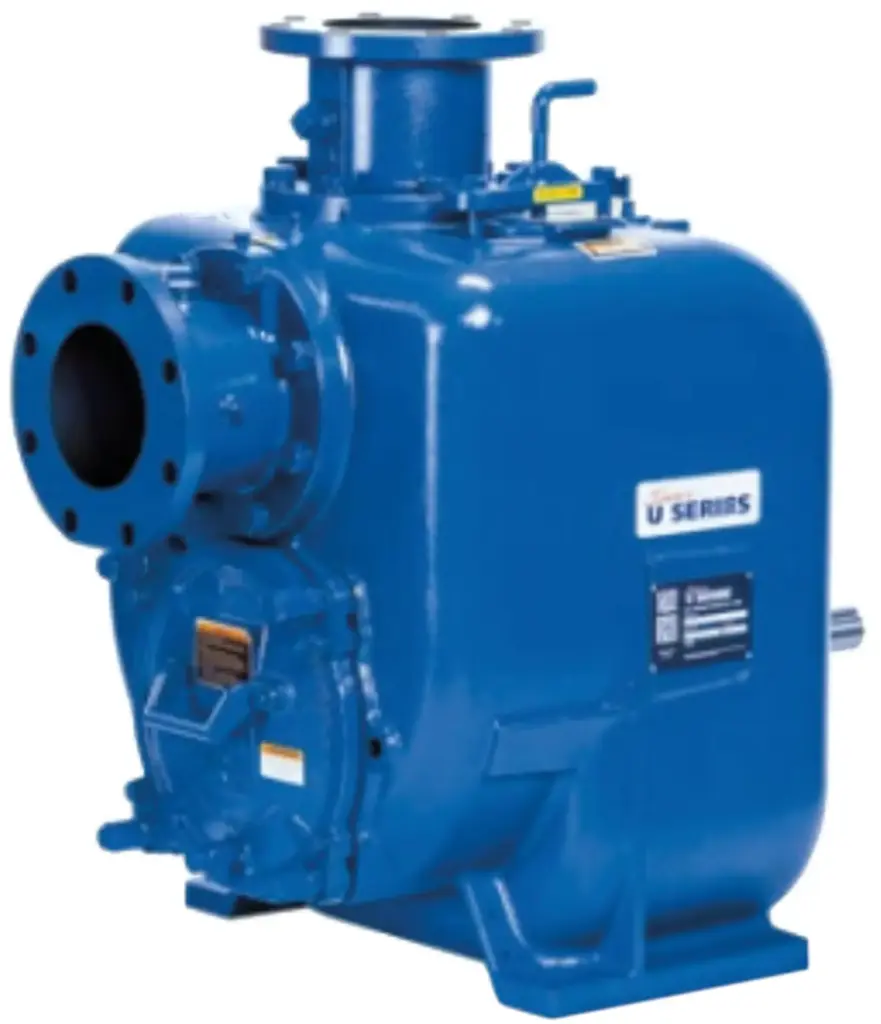

Getoond met optionele flenzen
Getoond met optionele flenzen
De pompen uit de Super U-serie zijn qua afmetingen uitwisselbaar (zuig- en persafmetingen) met de Gorman-Rupp Super T-serie® pompmodellen.
De afneembare afdekplaat met handige handgreep bidet snelle en gemakkelijke toegang tot het binnenwerk van de pomp voor service of routineonderhoud.
De Super U-serie® pompen van Gorman-Rupp zijn verkrijgbaar als basisunits, klaar voor aansluiting op netstroom, of als flex-coupler of V-snaar, aangedreven door een elektromotor.
De Super U Series® is een zelfaanzuigende centrifugaalpomp van Gorman-Rupp, ontworpen voor toepassingen waarbij hoog rendement en betrouwbare vuildoorlaat samenkomen. De pomp wordt ingezet voor onder meer gemeentelijke afvalwaterverwerking, industriële procestoepassingen, RWZI’s en algemene pomptoepassingen waarbij vloeistoffen met vaste delen moeten worden verpompt. Door het zelfaanzuigende ontwerp kan de pomp bovengronds worden opgesteld, wat onderhoud en inspectie vereenvoudigt.
De Super U Series® is beschikbaar in persmaten van 1,5″ (40 mm) tot 12″ (300 mm). Afhankelijk van het model en de configuratie levert de pomp een maximaal debiet tot circa 1500 GPM (342 m³/h) en een maximale opvoerhoogte tot 63 m. De exacte prestaties zijn afhankelijk van de gekozen versie (A of B), het toerental en de toepassingscondities. Raadpleeg de pompcurves voor het juiste werkpunt.
De A-versie biedt het hoogste rendement doordat de vloeistof direct in het waaieroog instroomt. De zuigleiding is via een victaulic-koppeling verbonden met het verwijderbare inspectiedeksel.
De B-versie is dimensioneel uitwisselbaar met de Super T Series® (zuig- en persaansluitingen) en heeft een verwijderbare dekplaat met handgreep en pusher bolt, wat snelle toegang biedt tot de waaier, slijtplaat en afdichting zonder het leidingwerk los te koppelen.
De Super U Series® bereikt een rendement tot 75%, mede door het unieke volute-ontwerp dat wrijvingsverlies minimaliseert in combinatie met een meervoudige open waaier. Dit rendement is relevant omdat het direct invloed heeft op het energieverbruik en daarmee op de lifecycle cost van de installatie. Belangrijk: de pomp presteert ook bij wisselende belastingen efficiënt over een breed werkgebied, waardoor het rendement niet sterk daalt bij afwijking van het BEP.
De Super U Series® verwerkt vaste delen tot 1¼” (32 mm) diameter. De meervoudige open waaier is gefabriceerd uit nodulair gietijzer en is ontworpen om vaste delen betrouwbaar door te laten. Voor toepassingen met grotere vaste delen of vezelachtige materialen zoals doekjes, touw, plastic etc. is de Super T Series® met Eradicator® een alternatief.
De gepatenteerde externe shimloze verstelling maakt het mogelijk om de speling tussen waaier en slijtplaat van buitenaf bij te stellen, zonder de aandrijving (riemen, koppelingen) los te maken of de positie van de mechanische afdichting te verstoren. Dit verdubbelt de levensduur van waaier en slijtplaat en houdt de pomp op maximaal rendement. De instelkraag vergrendelt na het afstellen, zodat de instelling behouden blijft, ook als de dekplaat wordt verwijderd.
De Super U Series® is standaard uitgerust met een dubbel zwevende, zelfuitlijnende, oliegesmeerde cartridge seal met loopvlakken van siliciumcarbide. Deze afdichting is specifiek ontworpen voor zware en abrasieve bedrijfsomstandigheden. Aanvullende afdichtingsconfiguraties zijn beschikbaar op aanvraag.
Ja. De verwijderbare dekplaat met handgreep biedt directe toegang tot de waaier, slijtplaat en mechanische afdichting, zonder het zuig- of persleidingwerk los te koppelen. Ook de volledige roterende eenheid (as, lagers, afdichting) kan worden uitgenomen door vier bouten aan de achterzijde te verwijderen, zonder het pomphuis of leidingwerk te verstoren. Onderhoud is uit te voeren met standaard handgereedschap, ook in beperkte werkruimtes.
De Super U Series® is leverbaar als basisunit voor directe aansluiting op een aandrijving, of flexibel gekoppeld dan wel via V-snaaraandrijving met een elektromotor. De V-snaaraandrijving biedt flexibiliteit in toerentalinstelling zonder de waaier te hoeven bijdraaien. Alle modellen zijn koppelbaar aan een standaard IEC-motor. Daarnaast is de Super U Series® inzetbaar als onderdeel van een ReliaSource® bovengrondse pompinstallatie, compleet gemonteerd geleverd en getest.
De Super U Series® wordt standaard geleverd met een garantie tot 5 jaar. De exacte garantievoorwaarden zijn afhankelijk van het model en de afspraken bij levering. Neem contact op met Gorman-Rupp Europe voor de actuele garantievoorwaarden.
De Super U Series® is ontworpen voor toepassingen waar hoog rendement prioriteit heeft, met een meervoudige open waaier die tot 75% rendement levert. De Super T Series® is primair ontworpen voor veeleisende vuildoorlaat en is beschikbaar met het Eradicator® Solids Management System voor toepassingen met vezels, doekjes en grotere vaste delen. De B-versie van de Super U Series® is dimensioneel uitwisselbaar met de Super T Series®, waardoor een upgrade of wisseling mogelijk is zonder aanpassing van het leidingwerk.

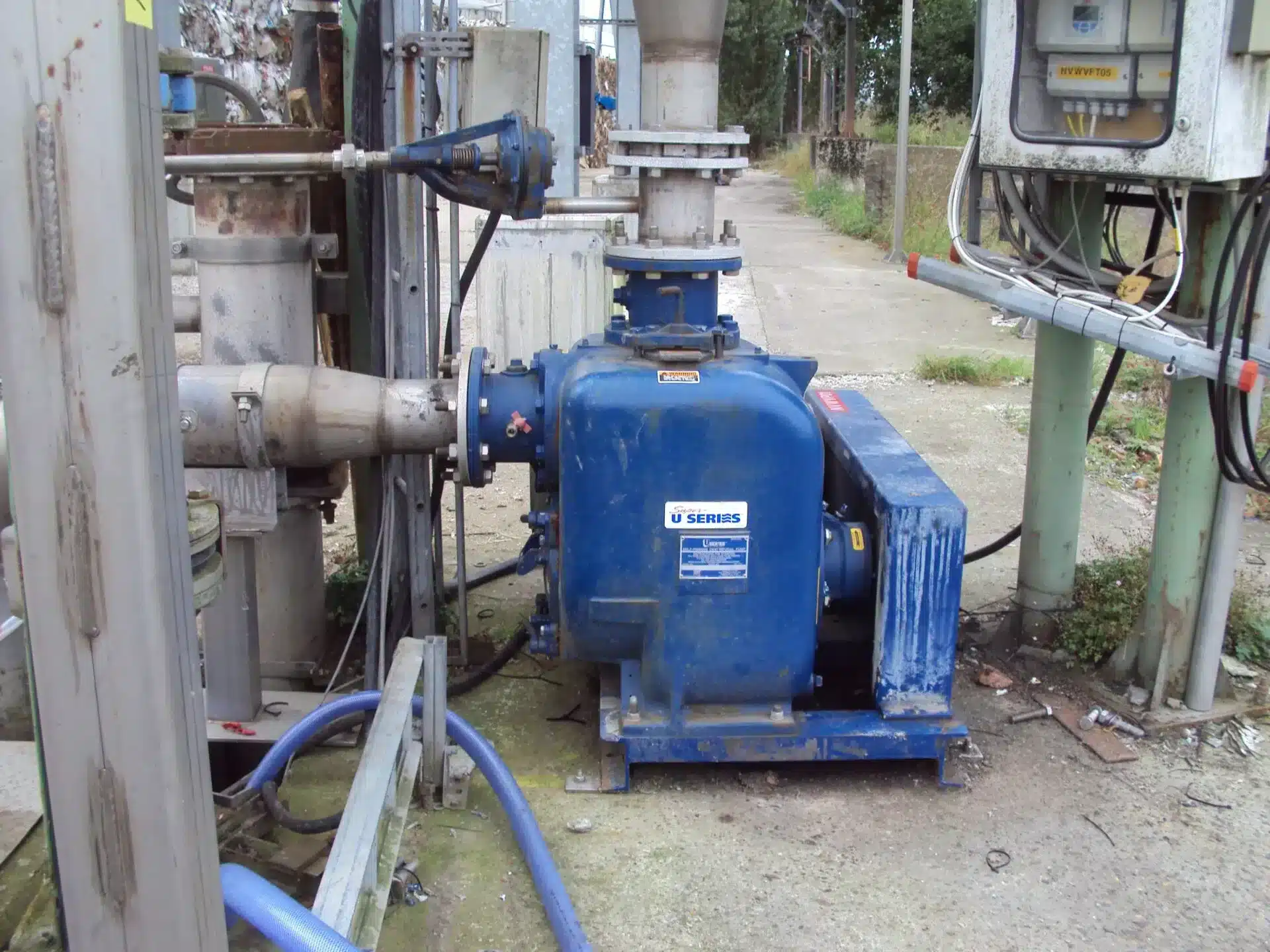

Ja. Door het zelfaanzuigende ontwerp kan de Super U Series® bovengronds worden opgesteld, wat ideaal is voor droogopgestelde pompkelders. Dit vereenvoudigt onderhoud, inspectie en monitoring. Voor permanente installaties is de Super U Series® ook inzetbaar als onderdeel van een ReliaSource® modulair pompstation met zelfreinigende pompput, compleet gemonteerd geleverd en vooraf getest.
